HL-1EX ＥＶＯの製作（メカ積み）

■搭載メカと重量

ＥＶＯ搭載用のメカ一式です。サ−ボはＧＷＳ5.4ｇサ−ボ、バッテリ−は５０mAhの軽量、受信機はRC-Lineのものでケ−スを外してヒシチュ−ブを巻いています。すべてクラフトるうむさんでそろえることが出来ます。すべてのメカ重量は４５ｇでした。

■メカベットの作成

HL-1のメカは、ヒノキの8mm幅棒の上にメカを両面テ−プで接着しヒンジテ−プを巻き付けて固定していきます。順番は機首から、バッテリ−、サ−ボ２ヶ（その上にバッテリ−チェッカ−）、ＳＷと充電コネクタ−、受信機の順に固定していきます。ＳＷはマイクロＳＷが必要になります。充電回路は上野さんのペ−ジにあります。今回は上野さんのメカベッドを参考に、サ−ボをチルトさせてみました。ヒノキ棒とサ−ボの間にバルサを削って台を作ってみました。

■リンケ−ジ

リンケ−ジは糸引きです。機体が到着したことを知った私は、会社の帰りに釣具屋によって糸を探しました。ＰＥ糸が良いと上野さんのペ−ジにありましたので、早速「ＧＯＳＥＮの砂紋」を探しました。でもいろんな糸があって目移りします。でも砂紋は一番高い部類で、なんと２００ｍが￥７ｋします（定価）。ちょうど半額セ−ルで助かりました・・(^^;　しかし帰って見ると機体にはちゃんとＰＥ糸が付いていました。しかも途中これを買おうかと迷ったバス釣り用のものだと思います。(^^)/ 釣具屋に寄ったおかげで充電用親バッテリ−に最適なDelcoのVoyagerのカタログをゲットしました。こんな身近なところにあったなんて・・・本題ですが、難儀したのは糸がなかなか切れないことです。注意するのは、受信機のコネクタ−と糸が干渉します。最短経路に糸が通っていることを必ず確認して固定します。テンションはしっかりかけて下さい。（かけたつもりでもかかっていないのがこの糸です・・ほんとに延びない！）

■胴体周りの追加工

胴体の主翼前縁取り付け座面がややラフな状態でしたので、主翼を痛めないように胴体をル−タ−で前縁の形状に合わせて削り落としました。（しっくりなじんだ状態になります）

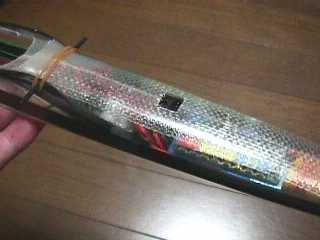

機首部上面に、ＳＷと充電コネクタ−用の穴を開けます。胴体が透けているので、後からでもしっかりと合わせて開けることが出来ます。また、胴体の上面と仮面には厚手のクロスが入っていますが、サイドはマイクログラス１枚ですので、バッテリ−チェッカ−もしっかり見ることが出来ます。

■尾そりの取り付け加工と最終重心合わせ

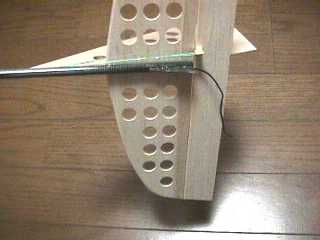

そのままでも良いのですが、尾そり（スキッド）を取り付けました。１ｍｍバルサをカ−ボンキュアシ−トサンドイッチの贅沢品です。

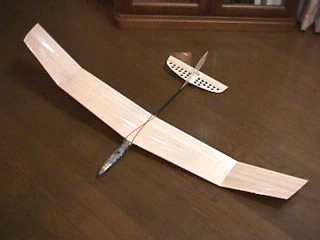

アンテナを全部通して重心を確認するとなんとかなりテ−ルヘビ−になっています。当初設計最前の６２ｍｍにセットしてメカを搭載しましたが、アンテナ線でこんなに重心が変わるとは・・約１５ｍｍ後ろに下がってしまいました。ということはアンテナ線の出す量で重心が替えられます。かなり胴体の中でたくって、このくらいでちょうど中間の６８ｍｍになりました。慣れてくれば７２ｍｍまで下げていきましょう。
