単車屋LongDistansシリーズ カタログ [L02]


ロングディスタンス・FRアップスタンド

バージョン 4,0
ホンダ用 (XR250、400用) ¥18,000
ヤマハ用 (TT250、Raid )
¥18,000

この製品はRaid競技中の、足回りのメンテナンスを早く容易にする為に作りました。
スタンド トップのボルトを締め付けますので、3点支持でより安定した作業が可能です。

 * 注意:車体の積み荷等のバランス、路面によっては転倒の恐れがあります。
       スタンド使用up時 横方向に荷重がかからないようにし、倒れない様に充分注意し作業して下さい。
 *ワイドスタンドとの併用が必要です。

 〜 取付け R upスタンドホルダー 〜
1:
マスターシリンダーを取り外す。
2:
アルミ製マスターシリンダーガードとupスタンドが当る部分をカットする。
3:


マスターシリンダーガードと、単車屋製スタンドホルダーを、マスターシリンダーと共締めする。ノーマル厚ワッシャを必ず内側に元どおり入れておく。
(6mmボルトにネジロック塗布)
4:

C タイヤ、サスペンションのサグによって違ってくる車体の高さを、upスタンド上部の調整ネジで調整する。 Rタイヤを1cmぐらい浮すように調整。
5:

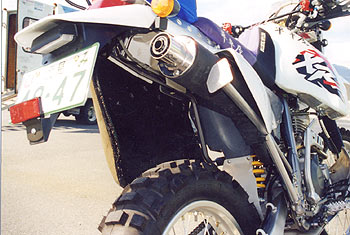

XR400の場合、スタンドホールド(J型)は、マフラーのサイドカバー押えの入るゴムのグロメットを外し、付属のボルトで取付ける。
6:
スタンドの脱落防止の為にワイヤーロックが必要です。
 * 使用方法 *
1.

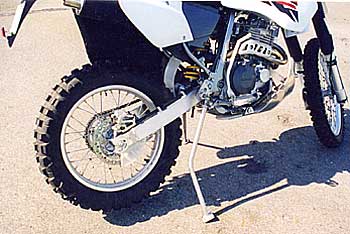

スタンドのトップボルトを緩め、ホールドから外し、スタンドを自然に下へ地面に当るまでぶら下げる。
2.
作業者が右側にいるままでシートを持ち上げ、純正サイドスタンドを支点にRタイヤを持ち上げる。
3.
ほぼ自然にupスタンドがバランスの良い位置に来ます。
4.
安全な作業をするために、トップボルトを締め付け固定する。

 〜 取付け F upスタンドホルダー 〜
1:

Raid ショックレスガード 右ウイング部への穴あけ加工。
右ウイング溶接痕のセンターより 左へ35mm 上から20mmの個所へ9mmの穴をドリルで開ける。
2:
車体安定の為にスタンドホルダーが、水平より少し上向きに装着されている事。
3:
ボルトにはネジロックを塗布する事。
 * 使用方法 *
1.

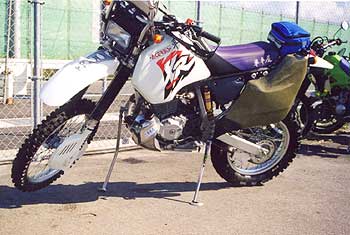

スタンド上部の22mmの穴をスタンドホルダーへ差し込み、スタンド下部は車体の左側方向へ置く。
2.
腰を落しハンドルを持ち上げると、ほぼ自然にスタンドは良い位置に来ます。
3.
安全に作業する為に、トップボルトを締め付ける
