スキャナーを掃除してみた

■白スジ・・・

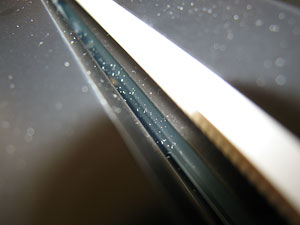

光学系器機で避けて通れないのが、ホコリとの闘いです。完全密閉の筐体があれば、ほぼ気にしなくても良いことなのでしょうが、コストやメンテナンスのことを考えると、完全密閉というのはかなり難しい・・・。ましてや、一般向けの市販モデルとなると、もうほとんど無理です。
我が家のスキャナー「EPSON ES-2000」も買ってから6年以上経ちますが、最近ホコリが原因と思われる白スジに悩まされるようになってきました。以前からうっすらと症状は出ていたのですが、無視できないレベルにまで悪化してきました。明るい原稿を読む時にはさほど気になりませんが、暗い原稿を読むともうダメ・・・はっきりとスジが出てしまいます。「ES-2000」は、もうサポートが終わっているので、メーカーにクリーニングをお願いするのも無理（？）ということで、腹をくくって自分でクリーニングしてみることにします。

今回の獲物はこれ。
透過原稿ユニットが付いているので、かなり大柄です。

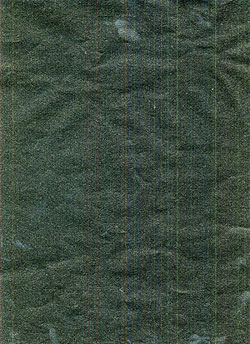

黒い紙を置いてスキャンしてみると、縦にスジがでているのがわかります。上の方で白くなってるのは、多分指の跡。シワは紙がシワクチャだったからです（笑）

■筐体の分解・準備

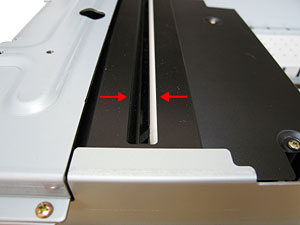

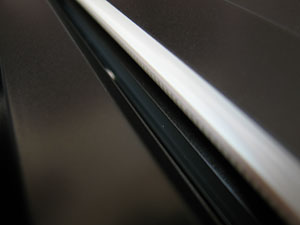

ホコリが付いているのは、おそらくミラーなので、その部分を拝むために筐体を分解する必要がありますが・・・これがよくわかりません。適当にネジをハズして変な部品が外れてもいやなので、ググッていろんな記事を読みあさりました。（←今回は光学機器なので慎重です・笑）
その結果、ネジを4本外せば筐体を上下に分割できそうということが分かったので、さっそく実行してみます。

■筐体の分解・実行

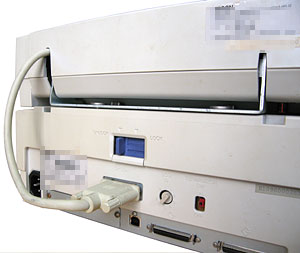

まず、本体の後ろ側に注目です。

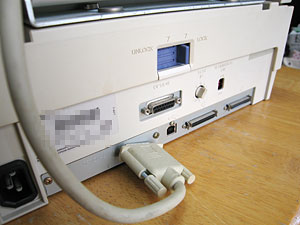

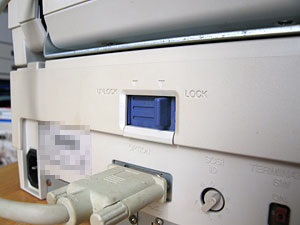

我が家のは透過原稿ユニットが付いているので、シンクロコードが出ています。真ん中に青いスライドスイッチがるのがわかるでしょうか？

これをスライドさせてLOCKの位置にしておきます。
これはスキャナー内部のキャリッジ（ランプ、ミラー、レンズ、センサーなどの光学機器）が動かないように物理的に固定するロック機構で、スキャナーを移動させたりする時にはこれをやっておかないと、壊れたり精度が狂ったりしてしまうので、必須作業です。

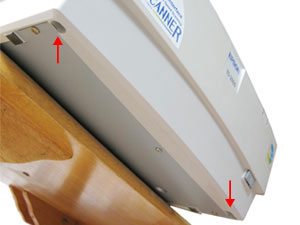

筐体の底面にあるネジをハズします。本体をひっくり返したりしたくなかったので、机の下に寝転がって作業しましたが、前述のロックをしておけば、（たぶん）寝かせたりひっくり返しても大丈夫です。
外すネジは、表面に見えているネジではなく端っこの穴（一番前面にある穴）の中にあるネジです。＋ネジですが、穴が深いので長いドライバーを使います。穴の奥にあるネジがよく見えないので、ネジ山をナメてしまわないように慎重に作業しましょう。

天板を外します。
透過原稿ユニットがついているので、まずコードを外します。（コードの両側にあるネジを外してから抜きます）

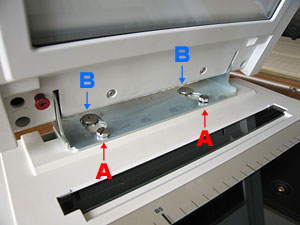

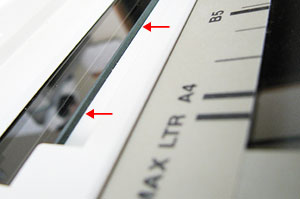

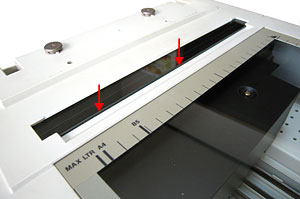

天板（透過原稿ユニット）を持ち上げると、白基準エリア（原稿台の後ろ側にある細長いガラス面）の後ろ、ヒンジ部に4つのネジが見えます。

手前の小さいネジ（A）を外して透過原稿ユニットを外す準備をします。
小さいネジ（A）を外すと、透過原稿ユニットが動くようになるので、全体をしっかりと持って、後ろ側にスライドさせてからヒンジの穴に大きいネジ（B ）を潜らせて持ち上げるとユニットが丸々取れます。（透過原稿ユニット側にもキャリッジを固定するネジがあります。本当はこれもやっておいた方が良いです。管理人は忘れてました・汗）
そのあとで大きいネジ（B ）を外すと、筐体の上部を取り外す準備が完了です。

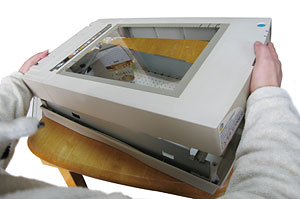

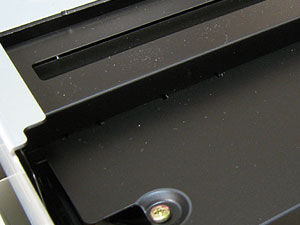

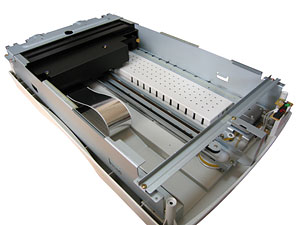

筐体上部を静かに持ち上げます。外したら、ついでなのでガラスの内側をきれいな布で拭いておきましょう。
もちろん、ホコリや汚れが残らないように注意して拭きます。（残ると本末転倒・・・）ウチはタバコを吸わないのですが、なぜかうっすらと茶色い汚れがついていました。
