リモコンの修理（その２）

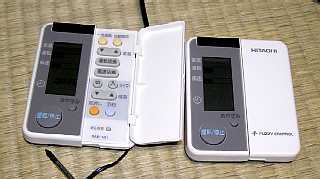

またまたリモコン（今度は２台も）預かってきました。

１台はボタンが一部しか動作しない、もう一台は液晶が点灯しないといったものです。

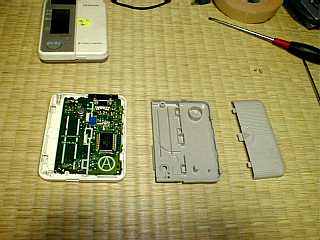

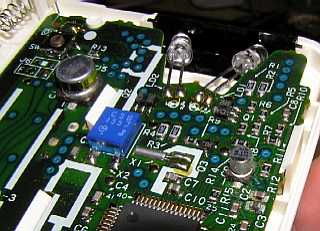

	まずは、ボタンが一部しか動作しない方を開けてみました。「リモコンの修理（その１）」よりも部品点数は多く、チップ部品が多用してあります。
	よ〜く見てみると、ありゃ？こんなところに悪名高き表面実装型の電解コンデンサが２つもあるじゃないですか。おまけに、２つともパンクしてます。

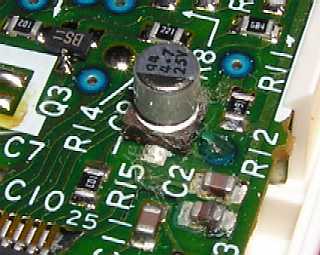

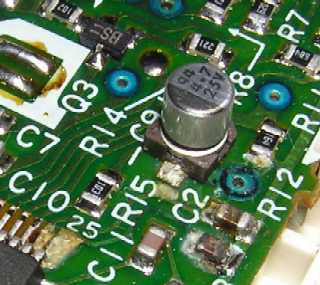

	電解コンデンサのパンクは、通常のリード線付きなら線の部分や、頭の防爆弁から液漏れすることが多いのですが、表面実装の場合は基板にペッタリとくっついているため、ちょっと見ではわかりにくいかも知れません。 しかし、電解液の影響で、腐食が始まっているため、ハンダ付け部分が他の部分と色が違っていたり、艶がなかったりすることで見つけることができます。左の写真だと、真中の丸い筒のようなコンデンサの端子が白っぽくなっていたり、そのすぐ近くのC2というチップコンデンサのハンダ部分に艶がなく、錆びたようになっています。

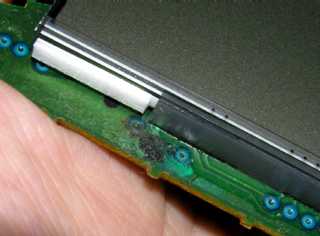

	こちらはもう一台の液晶が点灯しない方です。これも同じように電解コンデンサがパンクしていますが、影響はこちらの方がひどく、左下に見えるLSIの端子までも腐食が始まっています。また、この写真からは良くわかりませんが、Ｒ１２と書いたすぐ上に青く丸い部分が見えますが、ここはスルーホールといって電気的に裏側とつながっています。なんと、この穴を電解液が通って、裏側が腐食していました。

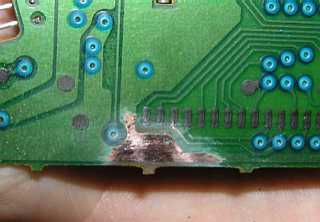

	これが上の写真の裏側になります。黒くなっているところが、銅箔が腐食している部分です。
	ヤスリとリュータを駆使して、磨き上げました。でも、先ほどのスルーホールの導通はありませんので、何らかの方法で裏と表を接続する必要があります。液晶が点灯しないのは、この部分がつながっていないからではないかと思います。 この部分はハンダメッキをして、腐食を防ぐこととします。

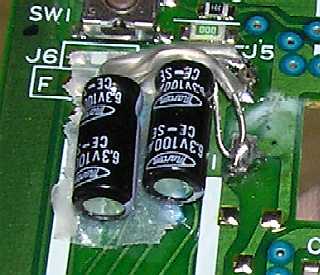

	で、部品交換です。まずは大きいほうのコンデンサですが、容量が220μF6.3Vです。しかし手持ちに同じものが無かったので、表面実装ではない普通の電解コンデンサ100μF6.3Vを二つ、並列につないで代わりにしています。ケースにスキマがあまり無く、うまくコンデンサが収まるようにしたため、変な位置につけています。

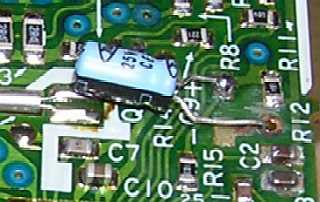

	もうひとつの電解コンデンサですが、リモコンのスイッチが動かない方はただ張り替えるだけでＯＫでした。しかし、液晶が点灯しないほうは先にありましたスルーホールが破壊されていて、裏と表がつながっていないため、ドリルで裏と表を貫通する穴をあけ、そこにコンデンサの足を突っ込み、裏からハンダ付けしました。他に配線が無かったため（あと、裏と表の２層しかなかったため）できた方法です。
	基板上の修理はできたので、ケースをまたじゃぶじゃぶ水洗いします。

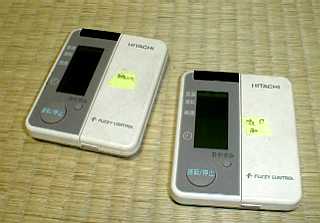

	洗ったケースと基板を組み立てて、２丁上がりました。 とりあえず、どちらも動きそうです。これまた動作確認ができなので、持ち主でチェックしていただきます。

え〜こんなに電解コンデンサ壊れているんだなぁ〜まだまだあちこちでこんなになっているんでしょうねぇ。
